产品详细说明

MGTSV 矿用光缆的结构是将250um光纤套入高模量材料的松套管种，套管内填充防水化和物。 缆芯的中心是一根金属加强芯。对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE），松套管及填充绳围绕中心加强绞合而成紧凑圆形缆芯，缆芯内的缝隙用组水物填充。 双面涂塑钢带纵包后挤制阻燃护套成缆。

产品特性

1.具有很好的机械性能和温度特性

2.松套管材料本身具有良好的耐水解性能和较高的强度

套管内用油膏填充，对光纤进行了保护，特别设计的光缆结构有效防止套管回缩。

良好的抗压性和柔软性。

应用：专业用于煤矿行业的通讯光缆，是在煤矿、金矿、铁矿等矿山场合下的光缆。

MGTSV矿用阻燃光缆1-288芯

结构：层绞式(2-144芯，一般小于12芯时偏向采用中心束管式)

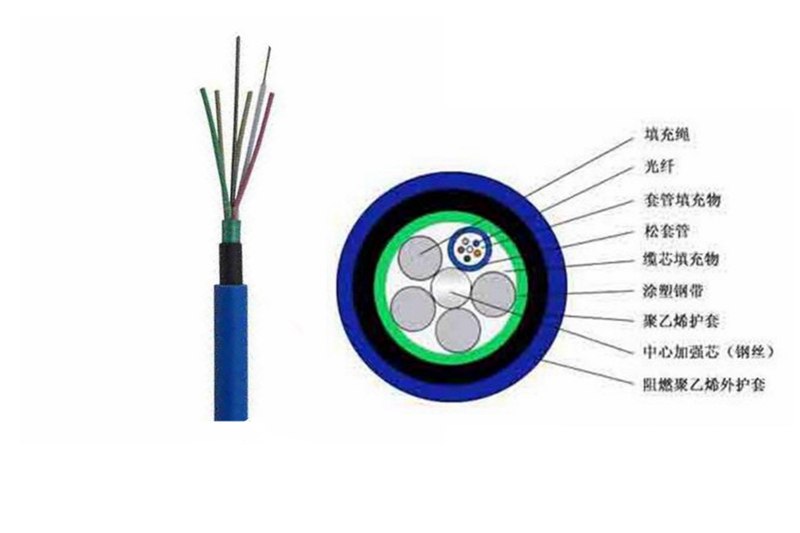

层绞式： 由内到外依次为中心加强件（一般用磷化钢丝），光纤，光纤膏，松套管，扎带，缆膏，钢带，PE内护层，阻燃护套（蓝色）

产品规格

层绞式矿用光缆MGTSV（2-72芯）

1、2-30芯

线缆外径：12.7mm，线缆重量：180kg/km,最小弯曲半径：160（静态）/320（动态）

2、32-60芯

线缆外径：13.9mm，线缆重量：240kg/km,最小弯曲半径：170（静态）/340（动态）

3、62-72芯

线缆外径：15.1mm，线缆重量：286kg/km,最小弯曲半径：190（静态）/380（动态）

产品类别

1、根据光缆内的传输介质-光纤（玻璃或塑胶纤维）特性分为：单模光纤和多模光纤，

2、根据选用的光纤特性又将矿用光缆分为：单模光缆和多模光缆

3、单模(B)：表示在该介质（一般为二氧化硅，即玻璃）中只传输一个波长（频率），略比头发丝粗的导体（俗称玻璃丝）脆、易折断、坚韧（拉力很大），跟头发丝在机械特性上几乎相反，根据介质的其他成分特性从而使光传输性能上产生的不一致性，单模光纤又细分为：B1.1(非色散位移单模光纤 ITU-T G652)和B4(非零色散位移单模光纤ITU-T G655),一般可以使用的波长有1310nm或1550nm,主要使用的单模光纤是B1.1，有时简称的B就表示B1.1（非规范称 呼）

4、多模A1(ITU-T G651 )：表示在该介质（通单模）中可以同时传输多个波长（频率），略比头发丝粗的导体（俗称同上）多模光纤又细分为：A1a(50/125)和A1b(62.5/125)并统称为ITU-T G651 ，一般长使用的波长有1310nm或850nm

5、关于光纤传输距离一般在单模传输无中继可达到120km,多模的是2km；10/100/1000M的光信号一般在单模传输无中继可达到60--80km；多模的事500m--50/125um； 200m--62.5/125um，因此多模的一般用于室内或者跳线，单模的用于野外用于长距离传输。
